Les sources à incandescence
- Lampe à incandescence standard
Schéma de la lampe classique
Lampe à incandescence tungstène-halogène basse tension (220 / 240 V)
Une source à incandescence transforme l’énergie électrique en énergie lumineuse. Le courant électrique traverse le filament de tungstène et le porte à une température élevée. Le filament devient incandescent et émet de la lumière et de la chaleur.
Elle se raccorde directement au réseau de distribution électrique basse tension (220 V)
Répartition spectrale énergétique du rayonnement d'une lampe halogène
Des
halogènes (iode ou brome) ou des composés halogènes sont ajoutés au gaz
inerte enfermé dans une enveloppe à quartz. Ils provoquent un cycle
chimique de régénération du filament, ce qui limite les risques de
noircissement de l’ampoule et de prolonger la durée de vie de la lampe.
Il
existe un certain nombre de lampes à incandescence : à quartz, à
broches, à simple enveloppe, double enveloppe (dans ce cas l’enveloppe
en quartz est complètement protégée…)
Différentes lampes tungstène-halogène
Schéma du cycle de régénération du filament
Différentes lampes
Sources halogènes Très Basses Tension (moins de 50 V)
Les
sources halogènes Très Basse Tension se présentent sous forme de
sources miniatures ou équipées d’un réflecteur dichroïque. Leur
fonctionnement (faisceau dirigé, petite taille) a permis la
miniaturisation des projecteurs. Elles sont facilement dissimulables
dans un décor par exemple…
Les sources avec réflecteur « dichroïque » ont l’avantage de renvoyer beaucoup d’infrarouge vers l’arrière de la lampe, donc moins de chaleur vers l’avant.
Tungstène halogène TBT à réflecteur dichroïque
Tungstène halogène TBT sans réflecteur
Réflecteur dichroïque
Le revêtement dichroïque évacue les deux tiers de la chaleur vers l'arrière et dirige la lumière vers l'avant
Lampes à réflecteur interne
La lampe PAR se compose d’un réflecteur, d’une lentille et de la source, le tout réuni sous cette lampe « Parabolic Aluminium Reflector »
Les lampes PAR sont déclinées en PAR 36 / PAR 38 / PAR 56 / PAR 64.
Ces chiffres correspondent au diamètre des lampes en huitième de pouce.
Les
ouvertures de PAR les plus courantes sont les CP 60, CP 61, CP 62,
respectivement dans le langage usuel, « serré », « moyen », « large ».
Les
fabricants indiquent des ouvertures différentes pour une même
appellation de lampe. Il est préférable, dans une fiche technique, de
spécifier les ouvertures souhaitées et leur voltage (3 ouvertures
différentes pour le même CP 61)...
On parle en CP pour les lampes en 220 V et en MFL, NSP, WFL pour les lampes en 110 V.
Lampe PAR 64

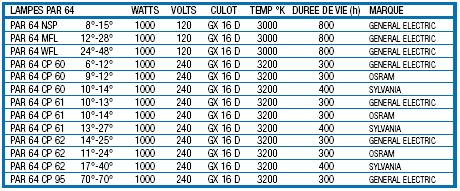

Tableau récapitulatif de certains angles d’ouvertures de PAR 64
Le transport de la lumière par la fibre optique :
La
fibre optique a la particularité de transporter de la lumière dans une
gaine composée de matériaux polymères. Une source quelconque
(généralement des sources TBT) est installée devant un faisceau de
fibres qui transporten la lumière sur une distance qui peut être assez
importante (jusqu’à 60 m sans trop de pertes). Son utilisation est
multiple. Elle trouve sa place dans l’éclairage muséographique,
architectural. Dans le spectacle, elle est souvent utilisée pour faire
des ciels étoilés.
On obtient une multitude de points lumineux avec une seule source. De plus, elle ne transporte pas de chaleur.
Le transport de la lumière dans une fibre optique
