La chaîne de la lumière artificielle

Schéma d'une installation générique

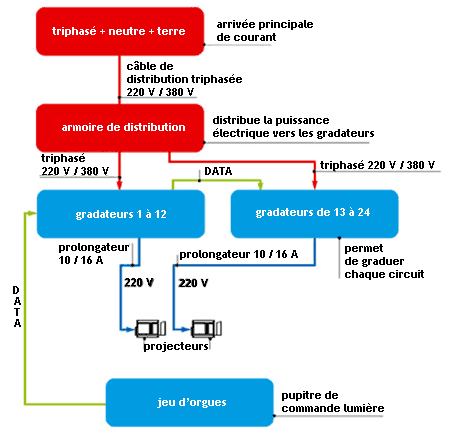

Ce schéma décrit une installation générique. Le courant arrive à l’armoire de distribution (protégée par un interrupteur différentiel de 30 mA) et repart vers les gradateurs par des câbles d’alimentation en triphasé + neutre + terre.
Les prolongateurs reliés aux projecteurs ainsi que la DATA (liaison filaire de commande venant du jeu d’orgues) sont branchés sur les gradateurs.
Une liaison DATA entre chaque gradateur est visible sur le schéma.
Le jeu d’orgues va envoyer, via la DATA, des informations aux gradateurs qui laisseront passer plus ou moins d’intensité vers chaque circuit (on sort du jeu d’orgues pour rentrer dans le premier bloc gradateur, on ressort du premier bloc gradateur pour rentrer dans le deuxième). Les circuits peuvent être composés de un ou plusieurs projecteurs, suivant les choix du concepteur lumière mais aussi des possibilités techniques des gradateurs.
